方形锂电池的典型问题和应对
更新时间:2019-07-04 10:21:11 字号:T|T
1、方形电池基本结构一个典型的方形锂电池,首要组成部件包含:顶盖,壳体,正极板、负极板、隔膜组成的叠片或许卷绕,绝缘件,安全组件等...
方形<a target=_blank  data-cke-saved-href=

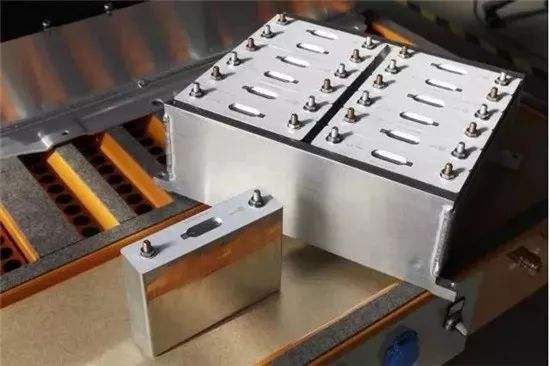

1、方形电池基本结构



一个典型的方形锂电池,首要组成部件包含:顶盖,壳体,正极板、负极板、隔膜组成的叠片或许卷绕,绝缘件,安全组件等。其间,红圈中的两个是安全结构,NSD针刺安全装置;OSD过充维护装置。



针刺安全维护装置(NSD,Nail Safety Device)。这是在卷芯的***外面加上了金属层,例如铜薄片。当针刺发作时,在针刺位置发作的部分大电流通过大面积的铜薄片敏捷把单位面积的电流降低,这样能够防止针刺位置部分过热,缓减电池热失控发作。



过充安全维护装置(OSD,Overcharge Safety Device),现在这个安全规划在许多电池上都能看到。一般是一个金属薄片,配合fuse运用,fuse能够规划到正极集流体上,过充时电池内部发作的压力使得OSD触发内部短路,发作瞬间大电流,然后使Fuse熔断,然后切断电池内部电流回路。



壳体一般为钢壳或许铝壳,跟着商场对能量密度的寻求的驱动以及出产工艺的前进,铝壳逐渐成为主流。



2、方形电池特点



方形电池是国内较早推广的一种动力电池办法。2016年数据显现,国内圆柱、软包、方形锂电池产值分别为13.92GWh、21.64GWH、28.14GWh,占比分别为21.85%、33.97%、44.17%。方形电池从头获得了商场的重视。



长处,方形电池封装牢靠度高;系统能量效率高;相对重量轻,能量密度较高;结构较为简略,扩容相对便利,是其时通过前进单体容量来前进能量密度的重要选项;单体容量大,则系统构成相对简略,使得对单体的逐个监控成为或许;系统简略带来的其他一个好处是安稳性相对好。



缺陷,由于方形锂电池能够依据产品的规范进行定制化出产,所以商场上有不可胜数种类型,而正由于类型太多,工艺很难共同;出产自动化水平不高,单体差异性较大,在大规模应用中,存在系统寿数远低于单体寿数的问题。



提到这儿,不能不提一下2017年7月发布,上一年2月正式实施的国家举荐规范《GB/T 34013-2017 电动汽车用动力蓄电池产品规范规范》,其间针对方形电池,给出了8个系列的规范,如下图和下表所示。





个人觉得,对电芯规范规范做出引导,短期或许没有特别明显的效果,甚至有人觉得这个时分给出辅导定见,会束缚行业开展,而改动产品规范,对电芯出产来说,还不仅仅是工装模具的问题,影响甚大。但作为一个举荐规范,只需能够给筹备新出产能力和做产线调整的厂家一个倾向,长期来看,必然对规范规范逐渐的向系列化方向开展有推进效果。而电芯和模块的共同性,是真正完结梯次运用的条件。至于技术路线在今后或许呈现跨过,其实并不影响没有呈现跨过之前向可见目标前进的尽力。
